Screen-printed электродные системы

Планарные электродные системы, производимые методом трафаретной печати, включают платиновые рабочий и вспомогательный электроды и серебряный электрод сравнения.

Представленные системы идеальны для вольтамперометрических исследований и анализа, разработки новых химических и биохимических сенсоров.
Размеры электродной системы на керамической подложке: 33 мм х 10 мм х 0,5 мм
 Электрический контакт: Серебро

Трафаретные платиновые электроды фирмы DROPSENS проявляют высокую электрохимическую активность и воспроизводимость результатов.

Для связи с регистрирующим устройством имеются специальные коннекторы, обеспечивающие связь между трафаретной электродной системой и любым потенциостатом.

DropSens выпускает трафаретные электроды следующих типов:

Немодифицированные screen-printed электроды
Модифицированные графитовые screen-printed электроды

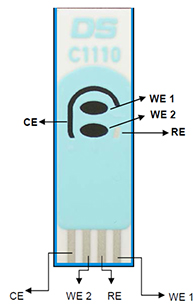

Двойные screen-printed электроды
Под заказ

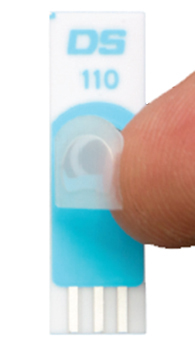

Мембрана для screen-printed электродов

Немодифицированные трафаретные электроды:

96х – золотой screen-printed электрод.
(DRP-96X220)
Новый золотой screen-printed электрохимический массив, состоящий из 96 трехэлектродных электрохимических ячеек с рабочим электроде на основе золота. Электрохимический массив зафиксирован на дне 96-луночного микропланшета, используемого для ИФА. Рабочий электрод электродной системы может изготавливаться также из платины, серебра или углерода, модифицированного наноматериалами.
Рабочий электрод – золото;
Вспомогательный электрод – золото;
Электрод сравнения – серебро;
Размеры: 7.4x11x0.5 см.
Графитовый screen-printed электрод.
(DRP-110,DRP-C110)
Идеальны для работы с микрообъемами 50 мкл (DRP -110) или для погружения в раствор (DRP-C110).
Рабочий электрод – углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x7.9x0.1 см.
96x – графитовый screen-printed электрод.
(DRP-96X110)
Новый screen-printed электрохимический массив, состоящий из 96 трехэлектродных электрохимических ячеек с рабочим электродом на основе углерода.
Электрохимический массив зафиксирован на дне 96-луночного микропланшета, используемого для ИФА.
Рабочий электрод системы может изготавливаться также из платины, серебра или углерода, модифицированного наноматериалами.
Рабочий электрод – углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 7.4x11x0.5 см.
8х - графитовый screen-printed электрод.
(DRP-8X110)
Screen-printed электрохимический массив, состоящий из восьми трехэлектродных электрохимических ячеек с рабочим электродом на основе углерода. Разработаны для развития на их основе методов анализа с возможностью проведения одновременных параллельных измерений. Рабочий электрод системы может изготавливаться также из платины, серебра или углерода.
Рабочий электрод – углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x7.9x0.1 см.
Графитовый screen-printed электрод.
(DRP-150)
Идеальны для работы с микрообъемами 50 мкл.
Рабочий электрод – углерод;
Вспомогательный электрод – платина;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Платиновый screen-printed электрод.
(DRP-550)
Идеальны для работы с микрообъемами 50 мкл.
Рабочий электрод – платина;
Вспомогательный электрод – платина;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
8х - платиновый screen-printed электрод.
(DRP-8X550)
Электрохимический массив, состоит из восьми трехэлектродных электрохимических ячеек с рабочим электродом на основе платины. Разработаны для развития на их основе методов анализа с возможностью проведения одновременных параллельных измерений. Рабочий электрод системы может изготавливаться также из углерода, серебра или углерода, модифицированного нанометриалами.
Рабочий электрод – платина;
Вспомогательный электрод – платина;
Электрод сравнения – серебро;
Размеры: 3.4x7.9x0.1 см.

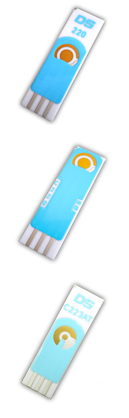

Золотой screen-printed электрод.
(DRP-220AT, DRP-220BT, DRP-C220AT, DRP-C220BT, DRP-C223AT,
DRP-C223BT)
Производятся screen-printed золотые электроды двух серий: AT – c высокотемпературным и BT- с низкотемпературным нанесением “чернил”. Данные электроды могут проявлять различные свойства в зависимости от области применения.
Идеальны для работы с микрообъемами 50 мкл (220AT, 220BT, C223AT, C223BT0 или для погружения в раствор (C220AT, C220BT).
Рабочий электрод – золото;
Вспомогательный электрод – золото;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
8х – золотой screen-printed электрод.
(DRP-8X220AT)
Screen-printed электрохимический массив, состоящий из восьми трехэлектродных электрохимических ячеек с рабочим электродом на основе золота. Разработан для развития на их основе методов анализа с возможностью проведения одновременных параллельных измерений. Рабочий электрод системы может изготавливаться также из углерода, модифицированного наноматериалами, серебра или платины.
Рабочий электрод – золото;
Вспомогательный электрод – золото;
Электрод сравнения – серебро;
Размеры: 3.4x7.9x0.1 см.
Золотой screen-printed электрод.
(DRP-250AT, DRP-250BT)
Идеальны для работы с микрообъемами 50 мкл.
Рабочий электрод – золото;
Вспомогательный электрод – платина;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Cеребряный screen-printed электрод.
(DRP-C013)
Идеальны для работы с микрообъемами 50 мкл.
Рабочий электрод – серебро;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Тонкопленочный медный screen-printed электрод.
(DRP-CU10)
Полезны для студенческих практикумов, чтобы избежать утомительной полировки твердых электродов.
Рабочий электрод – медь;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры 3.4х1.0х0.05 см.
Тонкопленочный висмутовый screen-printed электрод.
(DRP-BI10)
Полезны для студенческих практикумов, чтобы избежать утомительной полировки твердых электродов.
Рабочий электрод – висмут;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры 3.4х1.0х0.05 см.
Тонкопленочный титановый screen-printed электрод.
(DRP-TI10)
Полезны для студенческих практикумов, чтобы избежать утомительной полировки твердых электродов.
Рабочий электрод – титан;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры 3.4х1.0х0.05 см.
Тонкопленочный сурьмяной screen-printed электрод.
(DRP-SB10)
Идеальны для децентрализованных анализов и развития специфичных биосенсоров.
Полезны для студенческих практикумов, чтобы избежать утомительной полировки твердых электродов.
Рабочий электрод – сурьма;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры 3.4х1.0х0.05 см.
Тонкопленочный хромовый screen-printed электрод.
(DRP-CR10)
Идеальны для децентрализованных анализов и развития специфичных биосенсоров.
Полезны для студенческих практикумов, чтобы избежать утомительной полировки твердых электродов.
Рабочий электрод – хром;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры 3.4х1.0х0.05 см.
Тонкопленочный никеливый screen-printed электрод.
(DRP-NI10)
Идеальны для децентрализованных анализов и развития специфичных биосенсоров.
Полезны для студенческих практикумов, чтобы избежать утомительной полировки твердых электродов.
Рабочий электрод – никель;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры 3.4х1.0х0.05 см.
Тонкоплёночный оловянный screen-printed электрод.
(DRP-SN10)
Идеальны для децентрализованных анализов и развития специфичных биосенсоров.
Полезны для студенческих практикумов, чтобы избежать утомительной полировки твердых электродов.
Рабочий электрод – олово;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры 3.4х1.0х0.05 см.
Оптически прозрачный screen-printed электрод на основе PEDOT.
(DRP-P10)
Разработан для применения в электрохемилюминесценции и спектроэлектрохимии.
Рабочий электрод – смешанный оксид индия-олова (ITO);
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 33x10x0.175 см.
Оптически прозрачный screen-printed электрод на основе смешанного оксида индия-олова (ITO).
(DRP-ITO10)
Разработан для применения в электрохемилюминесценции и спектроэлектрохимии.
Рабочий электрод – смешанный оксид индия-олова (ITO);
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 33x10x0.175 см.
Вверх

Модифицированные графитовые screen-printed электроды:

Графитовый screen-printed электрод, модифицированный квантовыми точками ZnS/CdSe.
(DRP-110CSQC)
Разработаны для развития сенсоров с различной площадью электрохимической поверхности.
Рабочий электрод – ZnSCdSe/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры 33х10х0.5 мм.
Графитовый screen-printed электрод, модифицированный квантовыми точками CdSe.
(DRP-110QD)
Разработаны для развития сенсоров с различной площадью электрохимической поверхности.
Рабочий электрод –CdSe/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры 33х10х0.5 мм.
96x – screen-printed электрод с рабочим электродом на основе углеродных многостеночные нанотрубок функцианализированных карбоксильными группами.
(DRP-96X110CNT)
Новый screen-printed электрохимический массив, состоящий из 96 трехэлектродных электрохимических ячеек с рабочим электроде на основе золота. Электрохимический массив зафиксирован на дне 96-луночного микропланшета, используемого для ИФА.
Рабочий электрод системы может изготавливаться также из платины, серебра или углерода, модифицированного наноматериалами.
Рабочий электрод –многостеночные углеродные нанотрубки/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 7.4x11x0.5 см.
96x – screen-printed электрод с рабочим электродом на основе углеродных одностеночные нанотрубок функцианализированных карбоксильными группами.
(DRP-96X110SWCNT)
Новый screen-printed электрохимический массив, состоящий из 96 трехэлектродных электрохимических ячеек с рабочим электродом на основе золота. Электрохимический массив зафиксирован на дне 96-луночного микропланшета, используемого для ИФА.
Новые углеродные нанотрубки обеспечивают лучший электронный перенос, чем обычные screen-printed графитовые электроды, сохраняя при этом все электрокаталитические свойства нанотрубок.
Рабочий электрод – одностеночные углеродные нанотрубки/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 7.4x11x0.5 см.
96x – screen-printed графитовый электрод с наночастицами золота.
(DRP- 96X110GNP)
Новый screen-printed электрохимический массив, состоящий из 96 трехэлектродных электрохимических ячеек с графитовым рабочим электродом с наночастицами золота. Электрохимический массив зафиксирован на дне 96-луночного микропланшета, используемого для ИФА.
Рабочий электрод –наночастицы золота/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 7.4x11x0.5 см.
96х - screen-printed электрод с рабочим электродом на основе нанотрубок, модифицированных наночастицами золота.
(DRP-96X110CNT-GNP)
Новый screen-printed электрохимический массив, состоящий из 96 трехэлектродных электрохимических ячеек с рабочим электродом на основе нанотрубок модифицированных наночастицами золота. Электрохимический массив зафиксирован на дне 96-луночного микропланшета, используемого для ИФА.
Рабочий электрод – углеродные нанотрубки/наночастицы золота/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 7.4x11x0.5 см.
Screen-printed электрод с рабочим электродом на основе упорядоченного мезопористого углерода.
(DRP-110OMC)
Разработаны для развития (био)сенсоров с улучшенной электрохимической активной поверхностью.
Рабочий электрод – упорядоченный мезопористый углерод/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Screen-printed графитовый электрод, модифицированный стрептавидином.
(DRP-110STR)
Данные электроды обладают стабильным высоким сродством к большому количеству биотинилированных молекул.
Рабочий электрод – стрептавидин/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
96х - screen-printed графитовый электрод, модифицированный стрептавидином.
(DRP-96X110STR)
Новый screen-printed электрохимический массив, состоящий из 96 трехэлектродных электрохимических ячеек с графитовым рабочим электродом модифицированным стрептавидином. Электрохимический массив зафиксирован на дне 96-луночного микропланшета, используемого для ИФА.
Рабочий электрод – стрептавидин/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 7.4x11x0.5 см.
Графитовый screen-printed электрод модифицированный углеродные нанорубки/наночастицы золота.
Графитовый screen-printed электрод модифицированный углеродные нановолокна/наночастицы золота.
Графитовый screen-printed электрод модифицированный графен/наночастицы золота.
(DRP-110CNT-GNP, DRP-110CNF-GNP, DRP-110GPH-GNP)
Разработаны для развития (био)сенсоров с улучшенной электрохимической активной поверхностью.
Рабочий электрод:
CNT-GNP / углерод
CNF-GNP / углерод
GPH-GNP / углерод
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Графитовый, screen-printed электрод, модифицированный фталоцианином кобальта.
(DRP-410)
Электроды включают фталоцианин кобальта, идеального для определения перекиси водорода при низком потенциале. Данные электроды рекомендуются для развития энзиматических биосенсоров, основанных на оксидазах.
Рабочий электрод – фталоцианин кобальта/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см
Графитовый screen-printed электрод,
модифицированный Meldola Blue.
(DRP-610)
Электроды включают Meldola Blue, действующий как электрохимический медиатор, и идеальный для определения NaDH при низком потенциале. Данные электроды рекомендуются для развития энзиматических биосенсоров, основанных на дегидрогеназах.
Рабочий электрод – Meldola Blue;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Графитовый screen-printed электрод, модифицированный берлинской лазурью.
(DRP-710)
Идеален для определения пероксида водорода. Рекомендуются для разработки на их основе энзиматических биосенсоров на основе оксидаз.
Рабочий электрод – берлинская лазурь / углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Графитовый screen-printed электрод, модифицированный ферроцианидом.
(DRP-F10)
Идеален для определения пероксида водорода. Рекомендуются для разработки на их основе энзиматических биосенсоров на основе оксидаз.
Рабочий электрод – ферроцианид / углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Графитовый screen-printed электрод, модифицированный оксидом висмута.
(DRP-110BI)
Идеальны для экологически безопасного определения тяжелых металлов на уровне ppb.
Полезны в исследовательских лабораториях для устранения работы с ртутью.
Рабочий электрод – оксид висмута (III)/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Графитовый screen-printed электрод, модифицированный оксидом никеля.
(DRP-110NI)
Разработаны для электрокаталитического окисления небольших органических молекул, таких как углеводы и спирты.
Рабочий электрод – оксид никеля/углерод
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Графитовый screen-printed электрод, модифицированный полианилином.
(DRP-110PANI)
Разработаны для развития (био)сенсоров с улучшенной электрохимической активной поверхностью.
Рабочий электрод – полианилин/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Графитовый screen-printed электрод с рабочим электродом на основе мезопористого углерода.
(DRP-110MC)
Разработаны для развития (био)сенсоров с улучшенной электрохимической активной поверхностью.
Рабочий электрод – мезопористый углерод/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Screen-printed электрод с графитовым рабочим электродом, модифицированным многостеночными углеродными нанотрубками.
Screen-printed электрод с графитовым рабочим электродом, модифицированным одностеночными углеродными нанотрубками.
(DRP-110CNT,DRP-110SWCNT)
Разработаны для развития (био)сенсоров с улучшенной электрохимической активной поверхностью.
Рабочий электрод – многостеночные углеродные нанотрубки/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Рабочий электрод – одностеночные углеродные нанотрубки/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Графитовый screen-printed электрод, модифицированный графеном.
(DRP-110GPH)
Разработаны для развития (био)сенсоров с улучшенной электрохимической активной поверхностью.
Рабочий электрод – графен/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Графитовый screen-printed электрод, модифицированный углеродными нановолокнами.
(DRP-110CNF)
Разработаны для развития (био)сенсоров с улучшенной электрохимической активной поверхностью.
Рабочий электрод – углеродные нановолокна/углерод;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Графитовый screen-printed электрод, модифицированный наночастицами золота.
(DRP-110GNP)
Идеальны для разработки на их основе биосенсоров с улучшенными свойствами переноса электрона.
Рабочий электрод – углерод/наночастицы золота;
Вспомогательный электрод – углерод;
Электрод сравнения – серебро;
Размеры: 3.4x1.0x0.05 см.
Вверх

Двойные электроды:

(DRP-C1110QD, DRP-C1110CSQC, DRP-C1110, DRP-C1110CNT, DRP-C1110CNF, DRP-C1110SWCNT, DRP-C1110GNP, DRP-C1110MC, DRP-C1110OMC, DRP-C1110PANI, DRP-C1110CNT-GNP, DRP-C1110CNF-GNP, DRP-C1110GPH-GNP, DRP-C1110STR)
Двойные электроды: screen-printed электроды с двумя рабочими электродами эллиптической формы, вспомогательным электродом из углерода и электродом сравнения из серебра. Это C1110CNT, C1110SWCNT, C1110CNT/CNF/GPH-GNP, C1110STR, C1110GNP, C1110CNF, C1110MC, C1110PANI, C1110CSQC и C1110QD, это двойные электроды: одно и многостеночные, углерод наноматериалы/наночастицы золота, наночастицы золота, мезопористый углерод, полианилин, квантовые точки ZnS/CdSe и квантовые точки CdSe соответственно.
Данные электроды используются, как с портативными бипотенциостатами µStat200 и µStat400, так с каким-либо другим бипотенциотсатом.
Размеры: 3.4x1.0x0.05 см.
Вверх

Под заказ:

Технолгогия DropSens позволяют изготовлять screen-printed электроды на основе пожелания заказчика. Конфигурация и габаритные размеры электрода будут соответствовать выставляемым требованиям заказчика. Для изготовления электродов по заказ может использоваться широкий круг чернил в комбинации с углеродом, золотом, платиной, серебром.
Вверх

Мембрана для screen-printed электродов

Мембрана разработана для проведения анализа с небольшими количествами раствора (7.5 – 15 мкл), обеспечивая хорошее покрытие электродной системы screen-printed электрода.




Назад в каталог продукции
